Som en forstyrrende teknologi inden for trykmålingsilicium resonans tryksensoromformer det industrielle måle- og kontrolsystem med forbløffende nøjagtighed og stabilitet. Denne præcisionssensor, der er baseret på Micro - Electro - Mechanical System (MEMS) teknologi, integrerer perfekt princippet om mekanisk resonans med halvlederprocesser, og demonstrerer uerstattelige tekniske fordele inden for avancerede - områder såsom rumfart, energi og kemiteknik og biomedicin.
I. Fysisk princip og kernearkitektur
Kernemekanismen i siliciumresonanstryksensoren er baseret på koblingsforholdet mellem resonansfrekvensen og stress. Sensoren har en resonansstrålestruktur lavet af enkelt --krystal siliciummateriale, som konstant vibrerer ved en bestemt frekvens i et vakuumkammer. Når eksternt tryk virker på sensormembranen, forårsager den mekaniske spænding en ændring i stivheden af resonansstrålen, hvilket resulterer i en drift af dens naturlige frekvens. Denne frekvensændring har et strengt korresponderende forhold til det påførte tryk. Ved præcist at detektere frekvensforskydningen gennem et kredsløb, kan trykværdien udledes omvendt.
Den typiske struktur består af tre kernemoduler:
Tryk - følsom membran: En tynd - siliciumfilm med en diameter på 3 - 8 mm, der konverterer tryksignaler til mekanisk belastning.
Resonansoscillator: En H --formet siliciumstråle med en tykkelse på kun 20 - 50 μm, der opererer ved et frekvensområde på 10 - 100 kHz.
Lukket - sløjfe excitationssystem: Integrerer en piezoresistiv excitationsspole og et frekvensdetekteringskredsløb for at opretholde en stabil resonanstilstand.
II. Banebrydende teknologiske fordele

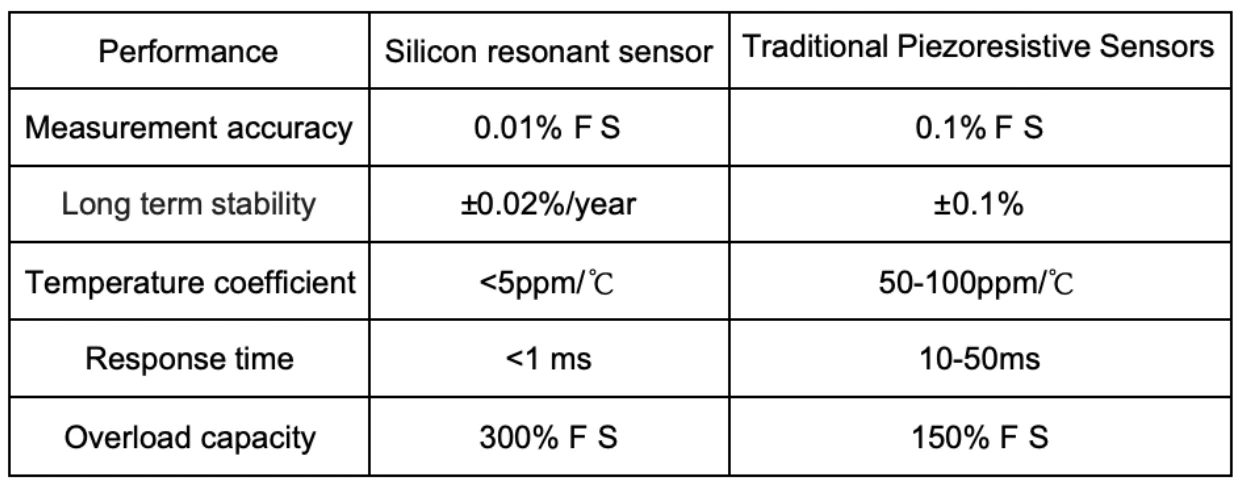

Sammenlignet med traditionelle piezoresistive sensorer har siliciumresonansteknologi opnået et kvantitativt spring i ydeevne:
Dens unikke fordele stammer fra tre store innovationer:
1. Frekvensoutputkarakteristik: Anti - interferensevnen af det digitale frekvenssignal er to størrelsesordener højere end den analoge spændingsudgang.
2.Stressisoleringsdesign: En differentiel struktur med dobbelt resonansstråler er vedtaget, og temperaturdriftskompensationseffektiviteten når over 98%.
3.Quantum - niveaubehandling: Styringspræcisionen af Deep Reactive Ion Etching (DRIE) processen når ±0,1 μm.
III. Teknologisk udvikling Retninger
Frontierforskning fokuserer på fire store gennembrud:
1. Bredt - temperaturområde - teknologi: Ved at bruge en SiC - på - isolatorsubstrat udvides driftstemperaturområdet til - 200 grader til 600 grader .
2.Multi - dimensionel sensing: En 3D-resonant gitterstruktur er udviklet til samtidig at måle parametre såsom tryk, temperatur og flowhastighed.
3.Fotonisk resonans: Et optomekanisk koblingssystem introduceres for at opnå en frekvensstabilitet i størrelsesordenen 10^ - 6 Hz.
4.Selv --drevet system: Et piezoelektrisk energiindsamlingsmodul er integreret for at konstruere en passiv Internet of Things (IoT) node.
IV. Avancerede --applikationsscenarier
I overvågningen af fly---motorer kan siliciumresonanssensorer modstå den dynamiske trykdetektering af gas med høj - temperatur ved 2000 grader. De opretholder stadig en nøjagtighed på 0,05 % ved en samplingsfrekvens på 1 MHz. I dybe - havolie- og gasfelter kan sensorer indkapslet med titanlegering arbejde kontinuerligt i 5 år i en dybde på 6000 meter med en nøjagtighedsdæmpning på højst 0,03 %. På det medicinske område er der opstået et implanterbart blodtryksovervågningssystem. En 3 mm×3 mm sensorchip er direkte integreret på en kardiovaskulær stent, hvilket muliggør kontinuerlig overvågning af blodtryksbølgeformen på 365 - dage via et radio---frekvenslink med et strømforbrug på mindre end 10 μW. I forbindelse med Industry 4.0 kan sensornetværk fange mikro - tryksvingninger i størrelsesordenen 0,1 Pa i realtid - og give tidlige advarsler om risici for lækage af rørledninger 48 timer i forvejen.
Inden for miljøovervågning kan distribuerede sensornetværk konstruere et atmosfærisk trykfelt med en opløsning på 0,5 km, hvilket giver minut - gange - minut opdaterede data til tyfonstiforudsigelse. Bilindustrien er på randen af transformation. Den næste - generation af intelligente dæk vil blive indlejret med 32 resonanssensorer til at registrere dæktrykfordelingen i realtid -, hvilket øger advarslen om dæksvigt - med 30 minutter.
Konklusion
Denne præcisionsfølende teknologi, der stammer fra halvlederindustrien, omdefinerer de digitale grænser for den fysiske verden. Når mekaniske vibrationer og elektroniske signaler giver perfekt genklang på mikro --skalaen, er menneskelig forståelse af essensen af tryk trådt ind i en æra med kvantepræcision.
